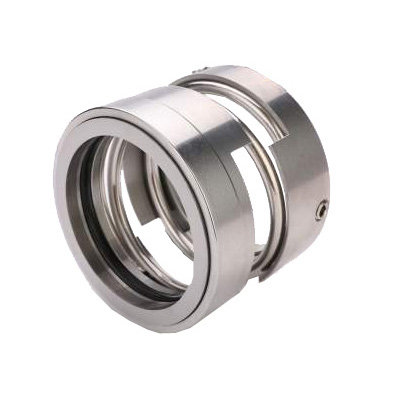

M524 Mekaniska tätningar

M524 Mechanical Seals antar en design med en ände, det vill säga att endast en tätningsyta är i direkt kontakt med mediet. Denna design är relativt enkel och låg kostnad, och lämpar sig för de flesta medellånga arbetsförhållanden.

Skicka förfrågan

Produktbeskrivning

Leverantör av mekanisk tätning av hög KVALITET M524 O-RING

Designfunktioner:

M524 mekaniska tätningar har designegenskaper som enkel ändyta, obalanserad, oberoende av rotationsriktning och enkel fjäderstruktur. Dessa egenskaper gör det möjligt för tätningen att ge tillförlitlig tätningsprestanda under olika arbetsförhållanden, samtidigt som den har en viss ekonomi och enkel användning. Men i faktiska tillämpningar är det också nödvändigt att välja lämpliga tätningsmaterial och strukturer enligt specifika arbetsförhållanden för att säkerställa tätningens tillförlitlighet och livslängd.
Enkel tätning
Obalanserad
Oberoende av rotationsriktning
Enkla fjädrar

Driftsförhållanden:

Temperatur: -20℃ till +80℃
Tryck: ≤1,0 MPa
Hastighet: ≤25m/s

Material:

Stationär ring: Volframkarbid, Kiselkarbid
Roterande ring: volframkarbid, kiselkarbid
Sekundär tätning: NBR, EPDM, Viton
Fjäder och metalldelar: Stål

Specifikation

	d	D1	D2	D3	D4	L	Ll	L2	L3	l4	l5	d0	D1
M524-30	30	40	50	48	50	60	48	19	2	7	7	35.5	3
M524-35	35	45	55	53	55	60	48	19	2	7	7	40.5	3
M524-40	40	50	60	58	60	63	50	22	2	7	7	45.5	3
M524-45	45	55	65	63	65	63	50	22	2	7	7	50.5	3
M524-50	50	60	70	68	70	67	54	27	2.5	8	7	55.5	3
M524-55	55	65	75	73	75	67	54	27	2.5	8	7	60.5	3
M524-60	60	70	80	78	80	67	54	27	2.5	8	7	65.5	3
M524-65	65	75	85	83	85	67	54	27	2.5	8	7.5	70.5	3
M524-70	70	82	92	90	92	67	54	27	2.5	8	7.5	76.5	3
M524-75	75	88	97	92	95	67	54	27	2.5	8	7.5	82.5	3
M524-80	80	95	105	102	105	68	54	27	2.5	9	7.5	87.5	3
M524-85	85	100	110	108	100	68	54	27	2.5	9	7.5	92.5	3
M524-90	90	105	115	112	115	73	58	29	3	9	8	98	4
M524-95	95	110	120	118	120	73	58	29	3	9	8	103	4
M524-100	100	115	125	123	125	81	66	32	3	9	8	108	4
M524-105	105	120	130	128	130	81	66	32	3	9	8.5	113	4
M524-110	110	126	136	135	136	95	79	32	3	9	8.5	118.5	4
M524-120	120	138	150	148	150	99	79	32	3	12	8.5	129.5	4
M524-140	140	158	170	168	170	101	81	35	3	13	8.5	149.5	4
M524-150	150	170	182	180	182	103	81	35	3	13	8.5	160.5	4
M524-160	160	180	194	186	188	103	81	35	3	13	8.5	171.5	4
M524-170	170	190	202	196	198	103	81	35	3	13	8.5	181.5	4
M524-180	180	198	214	206	208	103	81	40	3	13	8.5	190.5	4
M524-200	200	220	234	226	228	103	81	40	3	13	8.5	211.5	4
