TYP 2 mekaniska tätningar

Du är välkommen att komma till vår fabrik för att köpa den senaste försäljningen, lågt pris och högkvalitativa TYPE 2 mekaniska tätningar. Vi ser fram emot att samarbeta med dig. Ser fram emot att samarbeta med dig inom en snar framtid.

Skicka förfrågan

Produktbeskrivning

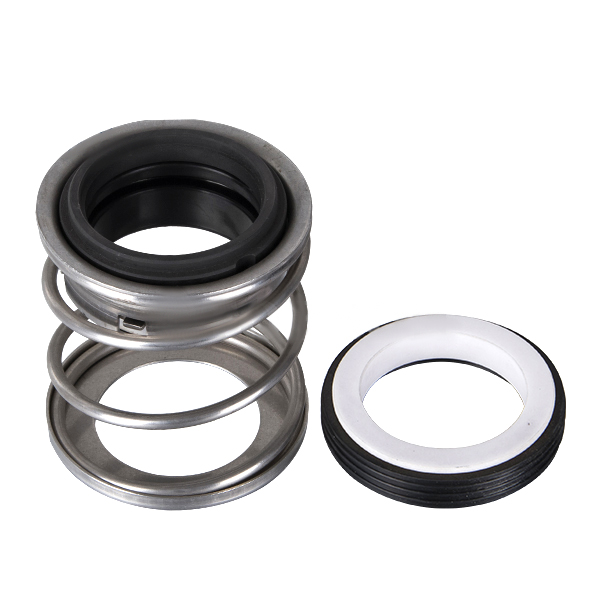

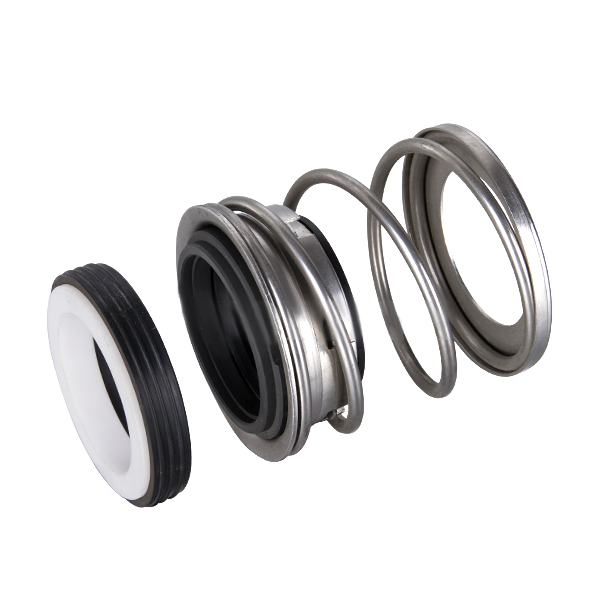

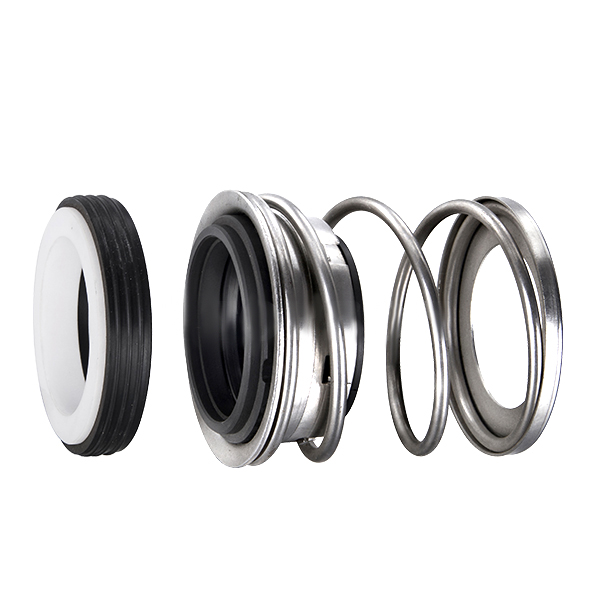

ZL2 Elastomer Bellow Mekanisk tätning ersätter John Crane 2, VULCAN A4, AES P04U

Beskrivning:

TYP 2 mekaniska tätningar antar flerfjädrad design, vilket kan säkerställa enhetlig kraft på tätningsändytan och förbättra tillförlitligheten och stabiliteten hos tätningen.
Ersättning till:
John Crane 2 typ tätning
Aesseal P0204U tätning
Flowserve 52 tätning
US Seal D-sigill

Driftsförhållanden:

Temperatur: -20℃ till +120℃
Tryck: ≤1,4 MPa
Hastighet: ≤15m/s
Sitttyp:
Standard: T11
Alternativ: T20, CT20

Material:

Stationär ring: keramik (aluminiumoxid), kiselkarbidreaktionsbunden, kiselkarbid sintrad trycklös, ni-bindemedel volframkarbid, co-bindemedel volframkarbid
Roterande ring: hartsimpregnerad kolgrafit (furan), antimonimpreg, kolgrafit, kiselkarbid sintrad trycklös, kiselkarbidreaktionsbunden, medbindemedel volframkarbid, ni-bindemedel volframkarbid
Sekundär tätning: nitril (NBR), etylenpropylen (EPDM), fluorkarbongummi (Viton)

Applikationer:

Rent vatten,
Avloppsvatten
Olja och andra måttligt frätande vätskor

d (tum)	d (mm)	D1	D2	D3	L1	L2
0.500	12	25.4	19.05	30.14	20.64	7.93
	14	31.75	238	33.32	22N3	10.28
0.625	16	31.75	23.8	33.32	22.23	10.28
0.750	18	34.93	26.98	36.5	22.23	10.28
	20	38.1	30.15	39.67	23.8	10.28
0.875	22	38.1	30.15	39.67	23.8	10.28
	24	41.28	33.32	45.5	25.4	11.1
1.000	25	41.28	33.32	45.5	25.4	11.1
1.125	28	44.44	36.5	48.5	26.97	11.1
	30	47.63	37.9	52.37	26.97	11.1
1.250	32	47.63	37.9	52.37	26.97	11.1
	33	50.8	42.84	56	28.58	11
1.375	35	50.8	42.84	56	28.58	11
1.500	38	53.98	46.05	59.2	28.58	11
1.625	40	60.38	50.8	67	34.93	12.7
	43	63.5	53.97	69.85	34.93	12.7
1.750	45	63.5	53.97	69.85	34.93	12.7
1.875	48	66.68	57.15	73.03	38.1	12.7
	48	69.85	60.32	73.03	38.1	12.7
2.000	50	69.85	60.32	76.2	38.1	12.7
2.125	53	76.2	60.32	82.55	42.85	14.28
2.250	55	79.38	61.9	85.73	42.85	14.28
2.375	60	82.55	67.39	88.9	46.02	14.28
2.500	63	85.73	6825	92.08	46.02	14.28
2.625	65	85.73	7124	98.43	49.2	15.9
2.750	70	88.9	74.6	101.6	49.2	15.9
2.875	73	95.25	77.77	104.78	52.37	15.9
3.000	75	98.43	80.95	107.95	52.37	15.9
3.125		115.87		101.6	55.55	19.84
3.250		119		104.8	55.55	19.84
3.375		122.23		107.9	55.55	19.84
3.500		125.4		111	55.55	19.84
3.625		130.2		114.3	58.73	19.84
3.750		133.35		117.48	58.73	19.84
3.875		138.1		120.65	58.73	19.84
4.000		141.3		123.8	58.73	19.84
