ZL GU 0 Mekaniska tätningar

ZLSEALS är Kinas ZL GU 0 Mechanical Seals tillverkare och leverantör. Med ett erfaret FoU-team inom detta område kan vi förse inhemska och utländska kunder med de mest kostnadseffektiva produkterna.

Skicka förfrågan

Produktbeskrivning

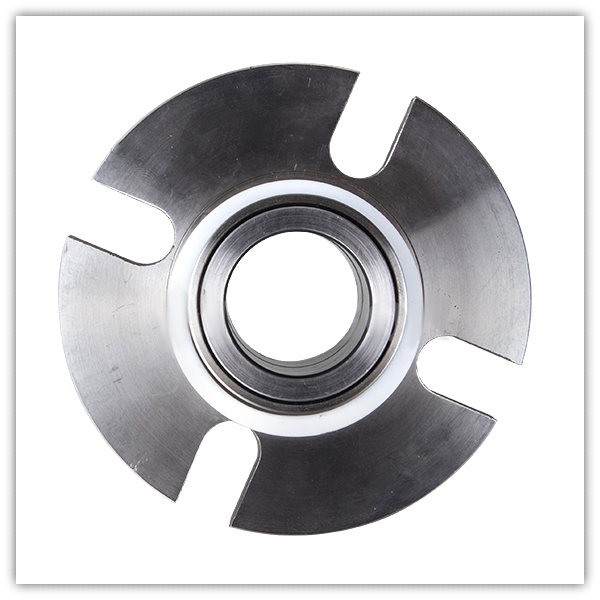

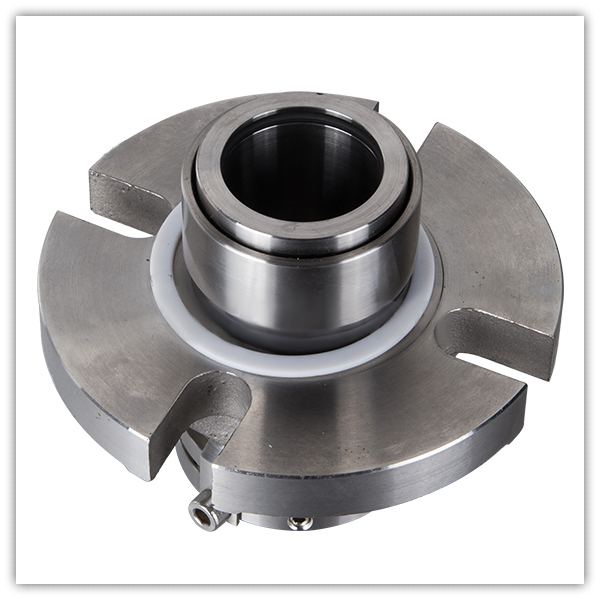

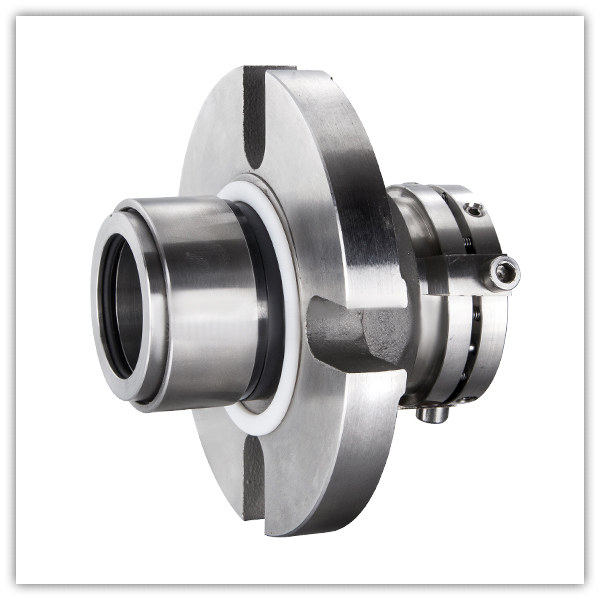

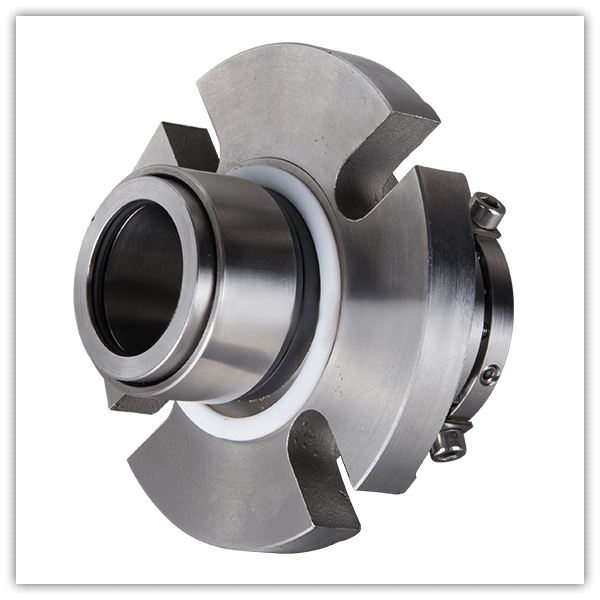

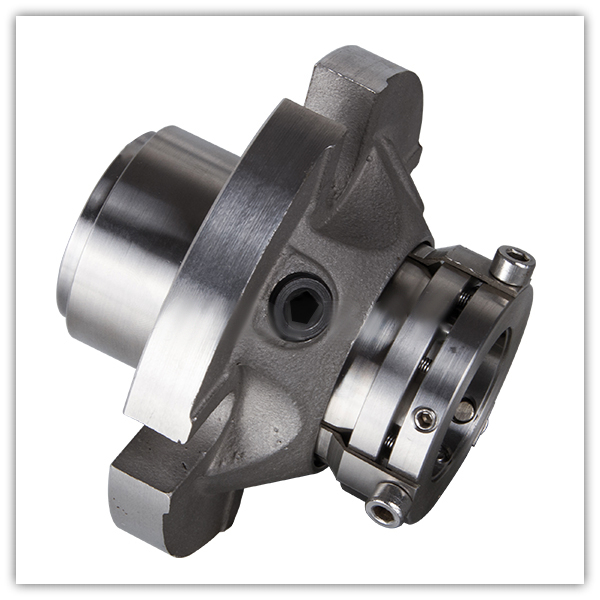

GZLU0 Cartidge Mekanisk tätning ersätter AES CDSA

Beskrivning:

ZL GU 0 Mekaniska tätningar Byt ut den mekaniska tätningen på Aesseal CDSA-patronens mekaniska tätning

Driftsförhållanden:

Temperatur: -20℃ till +220℃
Tryck: ≤2,5 MPa
Hastighet: ≤16m/

Applikationer:

Rent vatten,
Avloppsvatten
Olja och annan måttligt frätande vätska

d(mm)	D5	D7	D8	L3	D4		W		L1	L2
d(mm)	D5	D7	D8	L3	min	max	min	max	L1	L2
24	104.8	54	49.2	13.2	40	46	67	90.5	32.5	52.4
25	104.8	54	49.2	13.2	41	49	67	90.5	32.5	52.4
28	108	572	52.4	13.2	44	52.3	70.3	93.6	32.5	52.4
30	111	60.4	55.6	13.2	46	55.5	73.5	96.8	32.5	52.4
32	111	60.4	55.6	13.2	48	55.5	73.5	96.8	32.5	52.4
33	111	60.4	55.6	13.2	49	55.5	73.5	96.8	32.5	52.4
35	111	63.5	58.8	13.2	51	57.5	76.6	96.8	32.5	54
38	127	71.5	65	16.4	57.2	60.3	85.7	114.3	33.3	54
40	127	71.5	65	16.4	58	60.4	85.7	114.3	33.3	54
43	127	71.5	65	16.4	61	63.5	85.7	114.3	33.3	54
45	139.7	81	71.4	16.4	63	69.9	95.3	127	33.3	54
48	1397	81	71.4	16.4	66.7	73	953	127	33.3	54
50	139.7	81	71.4	16.4	68	73	95.3	127	33.3	54
53	152.4	90.5	77.8	16.4	71	76	104.8	139.7	35	54
55	152.4	90.5	77.8	16.4	74	79.4	104.8	139.7	35	54
58	165.1	96.8	84.1	16.4	76.2	82.5	114.3	149.2	35	54
60	165.1	96.8	84.1	16.4	79.4	85.7	114.3	149.2	35	60.3
63	177.8	109.5	96.8	19.6	85.8	92.1	127	160.3	38.1	60.3
65	177.8	109.5	96.8	19.6	88.9	95.3	127	160.3	38.1	60.3
68	177.8	109.5	96.8	19.6	92.1	98.4	127	160.3	38.1	60.3
70	177.8	109.5	96.8	19.6	92.1	98.4	127	160.3	38.1	60.3
75	190.5	125.4	108	19.6	98.5	108	142.9	173	38.1	60.3
80	190.5	125.4	108	19.6	101.6	111.1	142.9	173	38.1	60.3
85	203.2	135	117.5	19.6	108	117.5	155.6	182.5	38.1	60.3
90	215.9	150.8	127	19.6	114.3	127	171.5	195.2	38.1	60.3
95	215.9	150.8	127	19.6	117.5	1302	171.5	195.2	38.1	60.3
100	228.6	168.3	136.5	19.6	123.9	139.7	189	208	38.1	60.3
105	228.6	168.3	136.5	19.6	130.1	149.2	189	208	38.1	60.3
110	241.3	177.8	146.2	19.6	136.5	158.8	198.4	220.6	38.1	60.3
115	254	186.6	155.8	19.6	142.9	168.3	211.1	230.2	38.1	60.3
120	254	186.6	155.8	19.6	142.9	168.3	211.1	230.2	38.1	60.3
125	254	186.6	155.8	19.6	149.2	168.3	211.1	230.2	38.1	60.3

d(tum)	D5	D7	D8	L3	D4		W		L1	L2
d(tum)	D5	D7	D8	L3	min	max	min	max	L1	L2
1.000	4.125	2.125	1.937	0.591	1.625	1.937	2.687	3.562	1.281	2.062
1.125	4.250	2.250	2.063	0.591	1.750	2.062	2.812	3.617	1.281	2.062
1.250	4.375	2.375	2.187	0.591	1.875	2.187	2.937	3.812	1.281	2.062
1.375	4.375	2.500	2.312	0.591	2.000	2.250	3.062	3.812	1.281	2.062
1.500	5.000	2.812	2.562	0.644	2.250	2.375	3.375	4.437	1.312	2.125
1.625	5.000	2.812	2.562	0.644	2.375	2.500	3.375	4.437	1.312	2.125
1.750	5.500	3.187	2.812	0.644	2.500	2.750	3.750	4.937	1.312	2.125
1.875	5.500	3.187	2.812	0.644	2.625	2.875	3.750	4.937	1.312	2.125
2.000	6.000	3.562	3.063	0.644	2.750	3.000	4.125	5.437	1.380	2.125
2 000-AC	5.250	3.450	3.035	0.644	2.750	3.000	4.000	4.750	1.380	2.125
2.125	6.000	3.562	3.063	0.644	2.875	3.125	4.125	5.437	1.380	2.125
2.250	6.500	3.812	3.312	0.644	3.000	3.250	4.500	5.812	1.380	2.125
2.375	6.500	3.812	3.312	0.644	3.125	3.375	4.500	5.812	1.380	2.125
2.500	7.000	4.312	3.812	0.769	3.375	3.625	5.000	6.312	1.500	2.375
2.625	7.000	4.312	3.812	0.769	3.500	3.750	5.000	6.312	1.500	2.375
2.750	7.000	4.312	3.812	0.769	3.625	3.875	5.000	6.312	1.500	2.375
2.875	7.500	4.937	4.250	0.769	3.750	4.125	5.625	6.812	1.500	2.375
3.000	7.500	4.937	4.250	0.769	3.875	4.250	5.625	6.812	1.500	2.375
3.125	7.500	4.937	4.250	0.769	4.000	4.375	5.625	6.812	1.500	2.375
3.250	8.000	5.312	4.625	0.769	4.125	4.500	6.125	7.187	1.500	2.375
3.375	8.000	5.312	4.625	0.769	4.250	4.625	6.125	7.187	1.500	2.375
3.500	8.000	5.312	4.625	0.769	4.375	4.750	6.125	7.187	1.500	2.375
3.625	8.500	5.937	5.000	0.769	4.500	5.000	6.750	7.687	1.500	2.375
3.750	8.500	5.937	5.000	0.769	4.625	5.125	6.750	7.687	1.500	2.375
3.875	8.500	5.937	5.000	0.769	4.750	5.250	6.750	7.687	1.500	2.375
4.000	9.000	6.625	5.375	0.769	4.875	5.500	7.437	8.187	1.500	2.375
4.125	9.000	6.625	5.375	0.769	5.125	5.875	7.437	8.187	1.500	2.375
4.250	9.000	6.625	5.375	0.769	5.125	5.875	7.437	8.187	1.500	2.375
4.375	9.500	7.000	5.750	0.769	5.375	6.250	7.812	8.687	1.500	2.375
4.500	9.500	7.000	5.750	0.769	5.375	6.250	7.812	8.687	1.500	2.375
4.625	10.000	7.345	6.125	0.769	5.625	6.625	8.312	9.062	1.500	2.375
4.750	10.000	7.345	6.125	0.769	5.625	6.625	8.312	9.062	1.500	2.375
4.875	10.000	7,34S	6.125	0.769	5.875	6.625	8.312	9.062	1.500	2.375
5.000	10.000	7.345	6.125	0.769	5.875	6.625	8.312	9.062	1.500	2.375
